XD381X涡轮沟槽信号蝶阀
XD381X涡轮沟槽信号蝶阀采用蜗轮、蜗杆传动，随之凸轮转动按预定位置将信号装置上触头压下或放开，相应输出“通"“断"电信号，显示蝶阀的启闭状态。
XD381X涡轮沟槽信号蝶阀具有小型轻便，容易拆装及维修，并可有任意位置安装；结构简单，紧凑，90°回转启闭；操作扭矩小，省力轻巧；流量特性趋于直线，调节性能好；启闭试验次数多达数万次，寿命长；达到 密封，气体试验泄漏为零的特点。
XD381X涡轮沟槽信号蝶阀具有安装、简易、重量轻、操作灵活、维修方便等到优点。广泛应用于输送流体管道的给排水，消防、空调、燃气、石油、化工、水处理、市政、造船等管道工程作为控制流体作用。
XD381X涡轮沟槽信号蝶阀克服了橡胶老化及生锈等缺陷，产品广泛用于自来水、污水、海水、水处理、环保、建筑、消防、石油、化工、电力、食品、医药、轻纺、船舶、能源等行业管路线上作为调节和截流装置作用。
XD381X涡轮沟槽信号蝶阀的优点：
1、简易沟槽式管件头相比法兰轻螺栓数量少、作业仅需一把板手即可。
2、经济与法兰联接施工总费用节约10-20%
3、占用空间小沟槽接头与法兰相比占空间为2：3，紧固螺栓无方向性，特别适合用于空间狭小的地方。
4、不需焊接，安装速度比法兰联接快3倍以上
5、 施工现场不动火，管路内无焊接渣污染，特别适合禁火工地。
6、选用管材广泛沟槽式接头除可与各种金属联接外，特别是对重管道的联接，是目前的联接方法。
7、隔振管末端可阻断噪音及防止震动的传播，C型胶圈充分发挥吸音及减振作用。找性接头 能解决管路热胀冷缩。
8、配件根据客户要求和管路内介质的不同，选用不同胶圈，可以提供-34—400度的超宽工作温度。可用于纯净水、生活用水、消防用水管路及其它化学介质管路的不同要求。
9、合理的设计为管路提供的三重。
10、对管内磨擦不均匀的管路系统，还可不定期转动管路使之磨均匀。维护改造方便沟槽式配管系统可随时进行管路的清洗，维护及 换。

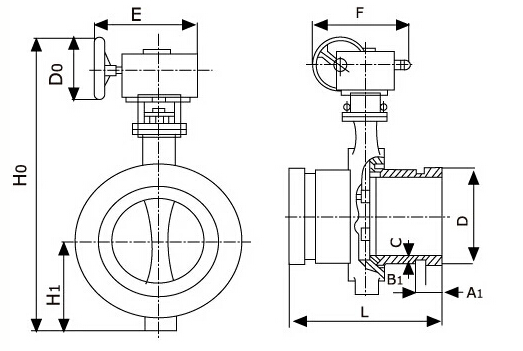

| 规格 | 尺寸 (mm) | ||||||
| mm | inch | A | B | C | D | E | F |
| 50 | 2 | 81 | 60 | 8 | 16 | 85 | 57 |
| 65 | 2.5 | 97 | 73 | 8 | 16 | 106 | 65 |
| 80 | 3 | 97 | 89 | 8 | 16 | 113 | 75 |
| 100 | 4 | 116 | 114 | 10 | 16 | 135 | 90 |
| 125 | 5 | 148 | 141 | 10 | 16 | 148 | 110 |
| 150 | 6 | 148 | 168 | 10 | 16 | 181 | 124 |
| 200 | 8 | 134 | 219 | 11 | 19 | 204 | 155 |
| 250 | 10 | 159 | 273 | 13 | 19 | 230 | 190 |
| 300 | 12 | 166 | 324 | 13 | 19 | 270 | 230 |
